En esta ocasión voy a mostrar como fabricar un programador usb para la familia de microcontroladores PIC (Circuito integrado programable).
el diseño de la placa y el esquemático está hecho en Eagle. Espero que sea de ayuda para los que quieran montarse uno.
Decidí hacerme este porque me parece muy útil tener el puerto para el icsp y el zócalo multi de 40 pines en la misma placa.
Empecemos por el diagrama esquemático.
La lista de componentes para montar este programador son:
C1 47uF
C2 y C3 15pF encapsulado smd 0805
C4 100nF encapsulado smd 0805
C5 10uF
C6 47uF
D1 1N4148
IC1 PIC18F2550_28DIP + Correspondiente zócalo de 28 pines
ICSP Tira de pines acodado 6 pines modelo en eagle; MA06
L1 Bobina 680 uH (se puede hacer casera, pero yo la compré ya con este valor)
Led1 y 2 Led de 5mm del color que se quiera
Q1,2 y 3 BC548 encapsulado TO92-EBC/NPN
Q4 BC557 encapsulado TO92-EBC/PNP
X1 20MHz encapsulado smd, tambien puede usarse uno dil.
R1 1K encapsulado smd M0805
R2 y 4 4.7K encapsulado smd M0805
R3 100 encapsulado smd M0805
R5 2.7K R-US_0204/7
R6 100k R-US_0204/7
R7 10k R-US_0204/7
R8 10K encapsulado smd M0805
R9 y 10 330R encapsulado smd M0805
R11 10K encapsulado smd M0805
R12 10K encapsulado smd M0603
R13,14 y 16 33 R-US_0204/7 SV1 Tira 3 de pines vertical MA03-1
U$1 ZIFSOCKET-40 (Zócalo verde)
X2 USB_4P
Una pieza de pcb de 9x8 cm
Os paso unas capturas del proceso de fabricación:
Insoladora con el fotolito
Leds uv de la insoladora
Atacado con ácido después del revelado de la película fotosensible
Con alcohol y algodón quitamos la película fotosensible.. ya no nos sirve,
presentación del fotolito de la cara de componentes y empiezo a poner las piezas
Acabado con todos los componentes
Cara de cobre ya lacada

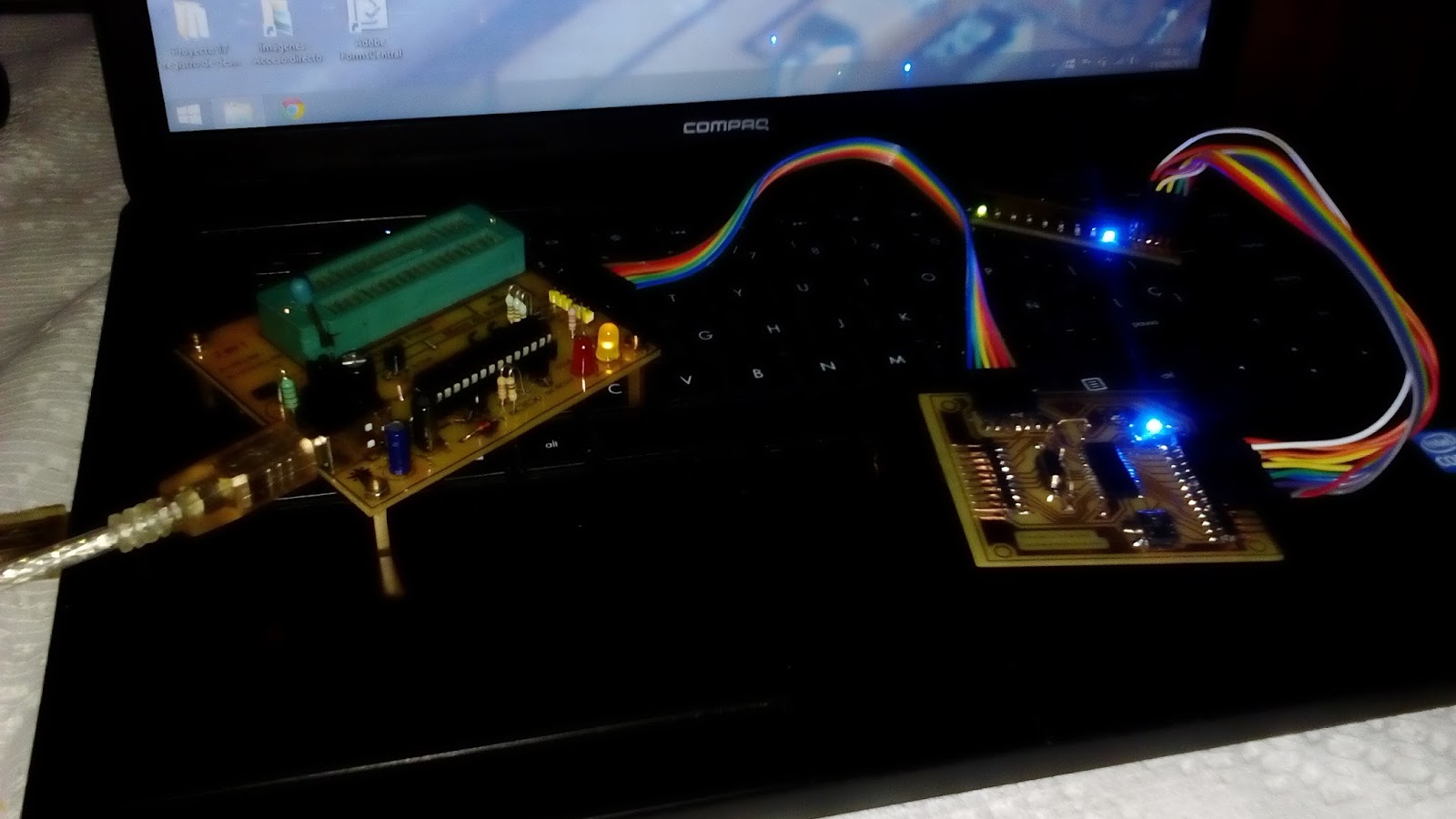

Prueba de funcionamiento del programador, va perfecto XD
Los archivos de descarga pinchando
aqui, tanto esquemático como pcb en Eagle.
El archivo .HEX del micro
aqui.
El programa para el Pickit 2 en Windows
aqui
Espero que les haya gustado el post.
